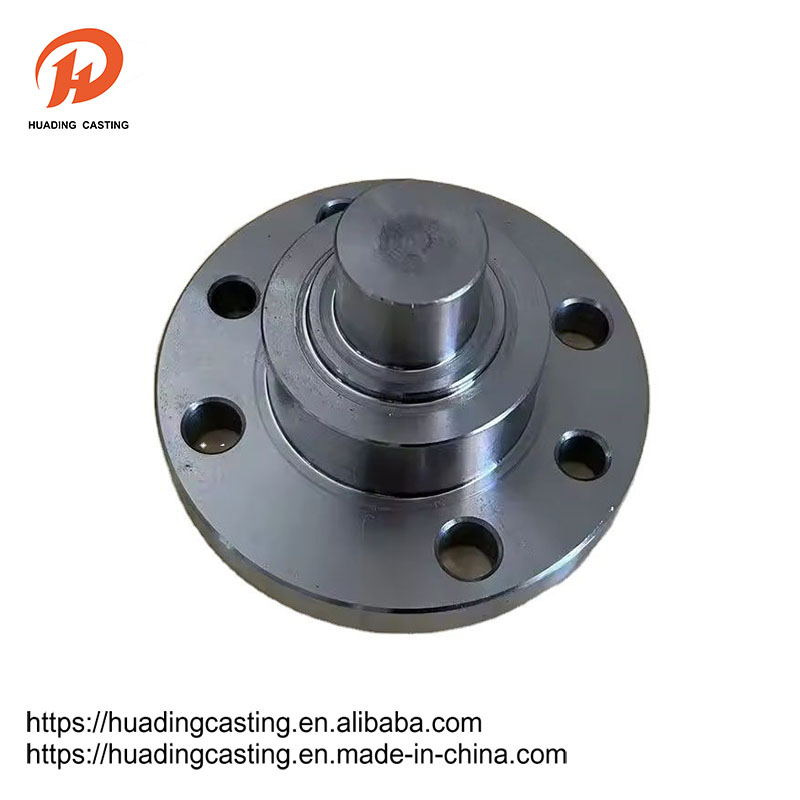

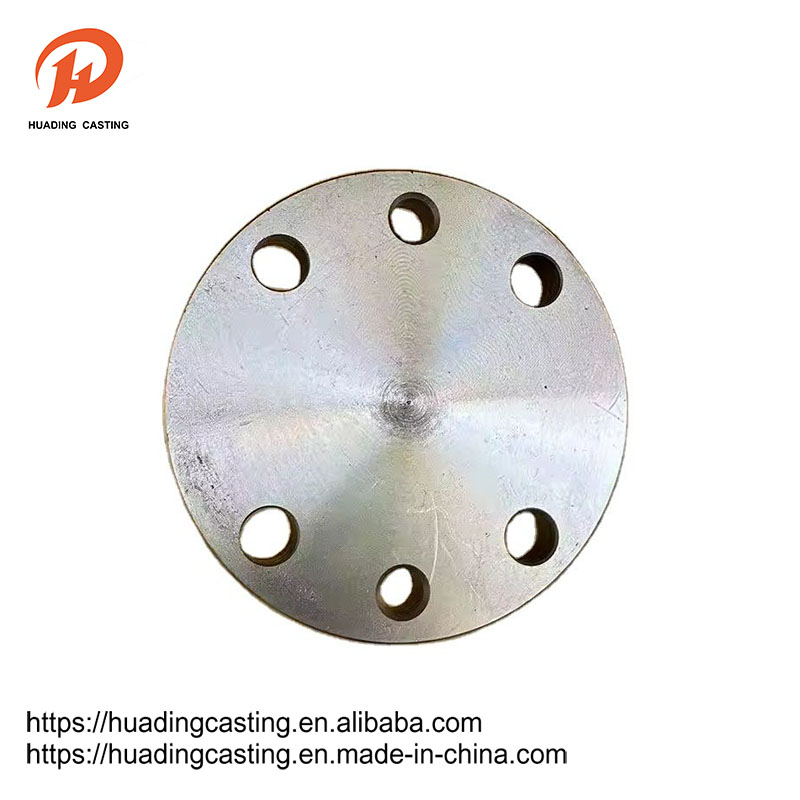

Flanşă

Flanșa este o parte conectată între arbore și arbore, care este utilizată pentru conexiunea dintre capetele conductei; De asemenea, este util în flanșa de la importul și exportul echipamentului pentru conectarea dintre două dispozitive, cum ar fi flanșa reductoare. Conexiunea flanșă sau îmbinarea flanșei se referă la o conexiune detașabilă care este conectată de flanșe, garnituri și șuruburi ca un grup de structuri de etanșare combinate. Există găuri în flanșă, iar șuruburile fac ca cele două flanșe să fie strâns conectate. Flanșa este sigilată cu o garnitură.

Trimite o anchetă

Descriere produs

Flanșele sunt împărțite în flanșe de conectare filetate (conexiune la fir), flanșe sudate și flanșe de clemă. Flanșele sunt utilizate în perechi, flanșele de sârmă pot fi utilizate pentru conductele de joasă presiune și flanșe sudate pentru mai mult de patru kilograme de presiune. Puneți o garnitură între cele două flanșe și fixați -le cu șuruburi. Grosimea diferită a flanșei de presiune este diferită, folosesc șuruburi diferite. Pompe și supape, atunci când sunt conectate cu conducte, părțile locale ale acestor echipamente sunt, de asemenea, făcute în forme de flanșă corespunzătoare, cunoscute și sub denumirea de conexiuni de flanșă. Toate părțile de conectare care sunt conectate prin șuruburi în jurul a două planuri și sunt închise în același timp sunt numite în general „flanșe”, cum ar fi conexiunea conductelor de ventilație, iar acest tip de parte poate fi numită „părți flanșate”. Dar această conexiune este doar o parte a echipamentului, cum ar fi conexiunea flanșei și a pompei, nu este bine să numim pompa „părți cu flanșă”. Relativ mic, cum ar fi supapele, etc., pot fi numite „părți cu flanșă”.

Parametrul produsului

DN	Ziua conductelor	Dimensiunea conexiunii				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
