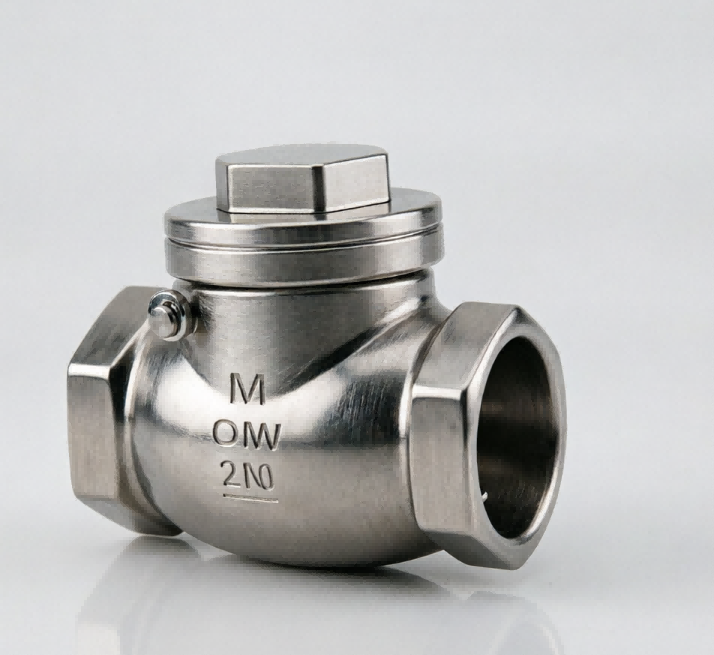

H14 Supapă de reținere a ridicării filetate

Supapa de reținere cu ridicare filetată H14 este o soluție compactă și extrem de fiabilă, concepută pentru a preveni returul în sistemele de conducte cu diametru mic. Combinând construcția durabilă cu un design intern eficient, este alegerea ideală pentru aplicațiile de control al fluidelor rezidențiale, comerciale și industriale ușoare.

Trimite o anchetă

Descriere produs

Nume: H14 Supapă de reținere a ridicării filetate

Material: otel inoxidabil 201/304

MOQ: 10 buc

Pachet: Ambalare interioară a sacului cu bule îngroșate și ambalare exterioară a cartonului, sau transport pe paleți demn de mare

Livrare: DHL, UPS, FedEx, LCL pe mare etc.

Toleranță: prelucrare CNC de precizie, toleranță ± 0,01 mm

Inspecție: inspecție completă CMM germană, zero defecte

OEM și ODM: OEM și ODM acceptate, realizarea rapidă a mostrelor

Timp: control strict al calității, livrare la timp

Service: selecție largă de materiale pentru piese personalizate

Supapa de reținere cu ridicare filetată H14 este o soluție compactă și foarte fiabilă, concepută pentru a preveni curgerea inversă în sistemele de conducte cu diametru mic. Combinând construcția durabilă cu un design intern eficient, este alegerea ideală pentru aplicațiile de control al fluidelor rezidențiale, comerciale și industriale ușoare.

Materiale durabile și rezistente la coroziune

Construită pentru a rezista în medii dure de operare, supapa de reținere H14 este disponibilă în materiale premium, inclusiv oțel inoxidabil (SS201/304). Acest lucru asigură o rezistență excelentă la rugină, coroziune și temperaturi ridicate, făcându-l potrivit pentru apă, abur, ulei și anumite medii chimice corozive.

Mecanism eficient de tip ridicare

Dispunând de un design clasic de supapă de ridicare, H14 utilizează energia cinetică a fluidului pentru a se deschide automat și gravitația pentru a se închide. Acest lucru asigură o etanșare etanșă împotriva refluxului fără a fi nevoie de alimentare externă sau de operare manuală, protejând eficient pompele și compresoarele de loviturile de aripă și de deteriorarea curgerii inverse.

Instalare ușoară cu capete filetate

Proiectat pentru confort, modelul H14 vine cu conexiuni standard cu filet intern (filet NPT, BSP sau G). Acest lucru permite o instalare rapidă, sigură și rezistentă la scurgeri pe conducte cu diametru mic (de obicei DN15 până la DN50 / 1/2" până la 2"), reducând semnificativ timpul de muncă și costurile de instalare.

Etanșare fiabilă și întreținere redusă

Componentele interne sunt prelucrate cu precizie pentru a asigura o închidere etanșă. Cu o structură simplă, dar robustă, supapa H14 necesită întreținere minimă. Amprenta sa compactă o face perfectă pentru spațiile înguste în care nu pot încăpea supapele de reținere batante mai mari.

Aplicații industriale versatile

Supapa de reținere cu filet H14 este utilizată pe scară largă în diverse sectoare, inclusiv:

Sisteme HVAC și sanitare: Prevenirea fluxului invers în liniile de încălzire și alimentare cu apă.

Controlul fluidelor industriale: Protejarea instrumentelor sensibile și a pompelor mici.

Petrol și gaze: gestionarea fluxului unidirecțional în liniile de combustibil și lubrifiere.

Prelucrare chimică: Manipularea în siguranță a fluidelor corozive compatibile.

H14 Caracterul tehnic al supapei de reținere a ridicării filetate

Tip	201/304
Dimensiune	DN15	DN20	DN25	DN32	DN40	DN50
Dimensiune	DN65	DN80	/	/	/	/

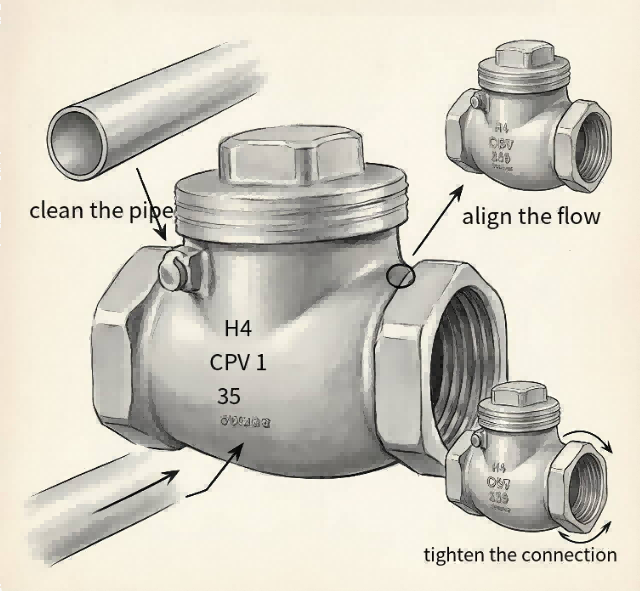

Ghid de instalare pentru supapele de reținere

Pentru a asigura o performanță optimă și a preveni deteriorarea sistemului, vă rugăm să urmați cu strictețe aceste instrucțiuni de instalare:

Verificați direcția fluxului

Acesta este pasul cel mai critic. Verificați întotdeauna indicatorul săgeată de pe corpul supapei. Săgeata trebuie să indice în aceeași direcție cu fluxul de fluid. Instalarea supapei înapoi va bloca complet conducta și poate provoca daune grave pompei sau supapei în sine.

Instalați în poziția corectă

Diferite tipuri de supape de reținere au cerințe specifice de poziție:

Supape de reținere de ridicare (de exemplu, modelul H14): discul supapei se închide prin gravitație. Prin urmare, trebuie instalat pe conducte orizontale. Dacă trebuie să îl instalați pe o țeavă verticală, debitul trebuie să fie strict ascendent (de jos în sus).

Supape de reținere oscilante: Acestea trebuie instalate pe conducte orizontale pentru a se asigura că discul se poate balansa liber și etanșează corespunzător.

Curățați conducta

Înainte de instalare, asigurați-vă că curățați bine conducta. Îndepărtați orice resturi, zgură de sudură, murdărie sau pietriș. Particulele străine prinse între discul supapei și scaun pot împiedica închiderea etanșă a supapei, ceea ce duce la scurgeri interne.

Conexiune și etanșare corespunzătoare

Supape filetate: Când înșurubați supapele de reținere filetate (cum ar fi H14), înfășurați filetele tată cu bandă de etanșare adecvată (bandă de teflon) sau aplicați substanță pentru țevi. Nu strângeți prea mult, deoarece aceasta ar putea crăpa corpul supapei sau fitingurile.

Supape cu flanșă: Asigurați-vă că garniturile sunt centrate și strângeți șuruburile uniform într-un model diagonal (stea) pentru a preveni stresul neuniform și scurgerile.

Mențineți liniile drepte ale conductei

Pentru cea mai bună performanță, se recomandă să aveți o secțiune dreaptă a țevii (de cel puțin 5 până la 10 ori diametrul țevii) înainte de intrarea supapei. Acest lucru asigură un flux stabil, non-turbulent, permițând supapei să se deschidă și să se închidă fără probleme.

Inspecție regulată

După instalare, inspectați regulat supapa și conexiunile conductei pentru orice semne de scurgere. Dacă supapa începe să emită zgomote puternice (ciocan de berbec), luați în considerare instalarea unui amortizor sau verificarea dacă viteza de închidere trebuie ajustată.
