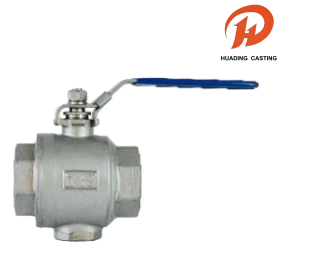

Supape cu bile de conectare cu filet interior din două piese

Aceste supape cu bile cu racord cu filet interior din două piese au un corp de turnare robust și o tijă rezistentă la explozie, asigurând siguranță și durabilitate. Proiectate pentru versatilitate, supapele respectă standardele cu filet multiple (NPT, BSPT, DIN 2999, ISO 228) și acceptă montarea directă ISO 5211 a actuatoarelor. Cu o presiune de lucru de 1000 PSI și respectarea standardelor stricte de testare, cum ar fi API 598, aceste supape cu bilă din două piese cu filet interior sunt construite pentru aplicații de înaltă performanță.

Trimite o anchetă

Descriere produs

Nume: Supape cu bile de conectare cu filet interior din două piese

Material: Tabelul următor

MOQ: 100 buc

Pachet: Ambalare interioară a sacului cu bule îngroșate și ambalare exterioară a cartonului, sau transport de paleți demn de mare

Livrare: DHL, UPS, FedEx, LCL pe mare etc.

Toleranță: prelucrare CNC de precizie, toleranță ± 0,01 mm

Inspecție: inspecție completă CMM germană, zero defecte

OEM și ODM: OEM și ODM acceptate, fabricarea rapidă a mostrelor

Timp: control strict al calității, livrare la timp

Service: selecție largă de materiale pentru piese personalizate

Supape cu bile de conectare cu filet interior din două piese

Aceste supape cu bile de conectare cu filet interior din două piese sunt conforme cu standardele de filet pentru conducte, inclusiv NPT, BSPT, DIN 2999 și ISO 228 și au un design de montare directă ISO 5211 pentru actuatoare împreună cu un dispozitiv de blocare. Evaluate pentru o presiune de lucru de 1000 PSI (PN63) W.O.G, supapele cu bile de conectare cu filet interior din două piese sunt testate riguros conform standardelor API 598, GB/T 13927 și ISO 5208 pentru a garanta performanță fiabilă în aplicații solicitante.

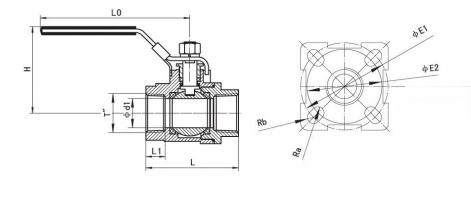

Caracteristici tehnice ale supapelor cu bilă și desen tipic

NOMINAL	ȚEVA	DIMENSIUNE
DIA. (mm)	FIȚĂ	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Lista materialelor supapei cu bilă

NUMELE PARTEA	MATERIAL
CORP	WCB CF8 CF8M
CAPAC	WCB CF8 CF8M
MINGE	SS304 SS304 SS316
SCAUN	PTFE
STEM	SS304 SS304 SS316
GLANDA	SS304
AMBALARE	PTFE
GARNITURĂ	PTFE
SPĂLATOR	PTFE
PIULIŢĂ	SS304
SĂBILĂ DE PRIVĂ	SS304
DUPĂRUL	SS304
MÂNER	SS304
ACOPERI	PLASTIC
